Practica 12 Red WAN

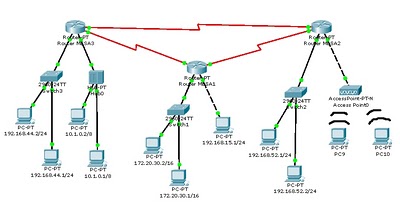

En esta práctica montaremos una red WAN. Utilizaremos nuestra red creada en la práctica 11 y las otras redes creadas por nuestros compañeros, conectando entre si los routers de cada red con un cable DTE de cisco.


Para la realización de conexión de las redes tendremos que programar los routers. Para ello tendremos que conectar el cable de consola del puerto consola del router al puerto serie del ordenador con un cable de consola, creamos una conexión hyperterminal desde windows y le metemos los comandos siguientes:

Router > enable

Paswoord:
Router# configure terminal
MESA2Router(config)# ip adress fastethernet 0/0 192.168.51.64 255.255.255.192

MESA2Router(config)# ip adress fastethernet 0/1 192.168.51.128 255.255.255.192

MESA2Router(config)# ip adress serial 0/0/0 192.168.80.1 255.255.255.0

MESA2Router(config)# ip adress serial 0/1/0 192.168.90.1 255.255.255.0

MESA2(config-router)#exit
MESA2(config)#exit
Destination filename [startup-config]? Aqui tenemos que presionar ENTER
Building configuration...
[OK]
MESA2#

Ahora haremos el enrutamiento dinámico indicandole las redes que que conoce y no indicarle las que no conoce, para ello introduciremos los siguientes comandos:

MESA2>enable
Password:
MESA2#config
Configuring from terminal, memory, or network [terminal]? terminal
Enter configuration commands, one per line. End with CNTL/Z.
MESA2(config)#router rip
MESA2(config-router)#network 192.168.52.0
MESA2(config-router)#network 10.1.0.0
MESA2(config-router)#network 0192.168.100.0
MESA2(config-router)#network 192.168.15.0
MESA2(config-router)#ver 2
MESA2(config-router)#exit
MESA2(config)#exit
MESA2#copy running-config startup-config
Destination filename [startup-config]? Aqui tenemos que presionar ENTER
Building configuration...
[OK]
MESA2#

Para comprobar la conexión haremos ping en cada ordenador conectado a la red, debiendo mostrarse los paquetes de datos de cada destino. Esto significará que la red está terminada

Practica 11 Redes Lan

En esta practica montaremos una red Lan utilizando cuatro ordenadores, un router y dos switch.



Para la realización de la red seguiremos los siguientes pasos:

Introducción de las Ip's para los ordenadores:

En cada ordenador accedemos a mi sitios de red en windows, luego a conexiones de red, hacemos clic secundario en conexión de area local, doble clic en control de protocolo y le introducimos las siguientes Ip's a cada ordenador:

PC0 192.168.51.65

PC1 192.168.51.66

PC2 192.168.51.129

PC3 192.168.51.130

Programación de los switch:

Para un correcto funcionamiento del switch cogeremos las instrucciones y seguiremos los pasos de encendido.
Cuando conectamos el switch a corriente los leds empezaran a parpadear, que significa que se está iniciando el sistema de encendido de este. Tendremos que esperar a que se queden dos luces fijas. Después pulsamos durante 7 segundos el botón de "mode", con esto conseguiremos reiniciar la configuración del switch, los leds empezaran a parpadear y cambiaran de color naranja los dos de arriba. Esperamos unos minutos a que dejen de parpadear. Ahora conectamos un ordenador al switch al primer puerto y vemos como se enciende el led verde del puerto. Este proceso los haremos también con el otro switch. Conectamas dos ordenadores por cada switch.


Programación de el router

Encendemos el router y le conectaremos los switch a cada puerto fastethernet del router. Conectamos el cable de consola en el router y en el ordenador. Para acceder al router tenemos que crear una conexión Hyperterminal accediendo en el menu de Inicio>Todos los programas>Accesorios>Comunicaciones>Hyperterminal. Nos saldrá un menú en el que le introduciremos los siguientes datos:

Propiedades de COM1

Configuración del puerto:

Bits por segundos: 9600

Bits de datos: 8

Paridad: ninguno

Bits de parada: 1

Control de flujo: ninguno.

Nos saldrá una ventana en blanco en el que le introduciremos los siguientes comandos:

Router > enable
Router# configure terminal
Router(config)#enable password clase
Router(config)#enable secret cisco
Router(config)#hostname MESA2

MESA2(config)#interface fastethernet 0/0
MESA2(config-if)#IP address 192.168.51.126 255.255.255.192
MESA2(config-if)#exit
MESA2(config)#interface fastethernet 0/1
MESA2(config-if)#IP address 192.168.51.190 255.255.255.192
MESA2(config-if)#exit
MESA2(config)#exit
MESA2# copy running-config startup-config

Con esto habremos completado la configuración de la red. Lo que tenemos que hacer ahora es comprobar las conexiones. Inicio>Ejecutar escribimos "cmd" y accederemos a MS-DOS. Escribimos "ping" y la Ip del ordenador que queramos probar.

Redes ATM

El Modo deTransferencia Asíncrono es una tecnología de conmutación que usa pequeñas celdas de tamaño fijo. En 1988, el CCITT designó a ATM como el mecanismo de transporte planeado para el uso de futuros servicios de banda ancha. ATM es asíncrono porque las celdas son transmitidas a través de una red sin tener que ocupar fragmentos específicos de tiempo en alineación de paquete, como las tramas T1.

Todos los tipos de información son segmentados en campos de pequeños bloques de 48 bytes, los cinco restantes corresponden a un header usado por la red para mover las celdas. ATM es una tecnología orientada a conexión, en contraste con los protocolos de base LAN, que son sin conexión.

Asynchronous Transfer Mode (ATM) es una tecnología de switching basada en unidades de datos de un tamaño fijo de 53 bytes llamadas celdas. ATM opera en modo orientado a la conexión, esto significa que cuando dos nodos desean transferir deben primero establecer un canal o conexión por medio de un protocolo de llamada o señalización. Una vez establecida la conexión, las celdas de ATM incluyen información que permite identificar la conexión a la cual pertenecen.

Transmisiones de diferentes tipos, incluyendo video, voz y datos pueden ser mezcladas en una transmisión ATM que puede tener rangos de155 Mbps a 2.5Gbps.Esta velocidad puede ser dirigida a un usuario, grupo de trabajo o una red entera, porque ATM no reserva posiciones específicas en una celda para tipos específicos de información.

ATM está diseñado para manejar los siguientes tipos de tráfico:

Clase A - Constant Bit Rate (CBR), orientado a conexión, tráfico síncrono (Ej. voz o video sin compresión)

Clase B - Variable Bit Traffic (VBR), orientado a conexión, tráfico sícrono (voz y video comprimidos).

Clase C - Variable Bit Rate, orientado a conexión, tráfico asíncrono (X.25, Frame Relay, etc).

Clase D - Información de paquete sin conexión (tráfico LAN, SMDS, etc).

ATM provee servicios orientados a la conexión. Estas conexiones pueden ser de dos naturalezas: Switched Virtual Circuits (SVC) o Permanent Virtual Circuits (PVC).

Frame Relay

Es una técnica de comunicación mediante retransmisión de tramas para redes de circuito virtual, introducida por la ITU-T a partir de la recomendación I.122 de 1988. Consiste en una forma simplificada de tecnología de conmutación de paquetes que transmite una variedad de tamaños de tramas o marcos (“frames”) para datos, perfecto para la transmisión de grandes cantidades de datos.

La técnica Frame Relay se utiliza para un servicio de transmisión de voz y datos a alta velocidad que permite la interconexión de redes de área local separadas geográficamente a un coste menor.

Las conexiones pueden ser del tipo permanente,o conmutadas. Por ahora solo se utiliza la permanente. De hecho, su gran ventaja es la de reemplazar las líneas privadas por un sólo enlace a la red.

El ancho de banda utilizado con el protocolo frame relay es utilizado más eficientemente. Hay distintas opciones de acceso frame relay:

• A través de la red RDSI. Con acceso básico o primarios, los canales son solicitados en función de la cantidad de datos que hay que transmitir.
• A través de líneas digitales dedicadas. Este tipo de conexiones punto a punto estan siempre activas. Se clasifican en las series T y E. Las trasnmisiones son dirigidas a la red a traves de una unidad de servicio digital/unidad de servicio de canal. Las tasas de conexion que se obtienen son: E1(2.048 Mbps), E2 (8.448Mbps) y E3 (34.368 Mbps).
• A través de redes MAN frame relay propias. Los operadores locales instalan anillos de fibra óptica para permitir el acceso a las redes WAN. estas redes de acceso metropolitanas proporcionan dos grandes ventajas: baja tasa de error y alta efectividad frente a problemas, porque replantean el tráfico en los anillos que los forman.


Protocolo X.25

Es un estándar UIT-T para redes de área amplia de conmutación de paquetes. Su protocolo de enlace, LAPB, está basado en el protocolo HDLC (publicado por ISO, y el cual a su vez es una evolución del protocolo SDLC de IBM). Establece mecanismos de direccionamiento entre usuarios, negociación de características de comunicación, técnicas de recuperación de errores. Los servicios públicos de conmutación de paquetes admiten numerosos tipos de estaciones de distintos fabricantes. Por lo tanto, es de la mayor importancia definir la interfaz entre el equipo del usuario final y la red.

Es el estándar para redes de paquetes recomendado por CCITT, el cual emitió el primer borrador en 1974. Este original sería revisado en 1976, en 1978 y en 1980, y de nuevo en 1984, para dar lugar al texto definitivo publicado en 1985.

X.25 define tres niveles dentro del modelo OSI de capas:

1. La capa física incluye el estandar X.21, especifico para X.25
2. La capa de enlace realiza un control de datos orientado a bit con el protocolo LAPB. Cuando una trama se recibe en un nodo es comprobada completamente antes de ser enviada al siguiente.
3. En la capa de red, X.25 usa el protocolo de nivel de paquetes PLP, que establece conexiones , transfiere datos y finaliza las conexiones entre DTE y DTE, de extremo a extremo. En esta capa tambien se crean los circuitos virtuales.


Estructura redes WAN

Cuando se llega a un cierto punto deja de ser poco práctico seguir ampliando una LAN. A veces esto viene impuesto por limitaciones físicas, aunque suele haber formas más adecuadas o económicas de ampliar una red de computadoras. Dos de los componentes importantes de cualquier red son la red de teléfono y la de datos. Son enlaces para grandes distancias que amplían la LAN hasta convertirla en una red de área extensa ( WAN ). Casi todos los operadores de redes nacionales ( como DBP en Alemania o British Telecom en Inglaterra ) ofrecen servicios para interconectar redes de computadoras, que van desde los enlaces de datos sencillos y a baja velocidad que funcionan basándose en la red pública de telefonía hasta los complejos servicios de alta velocidad ( como frame relay y SMDS-Synchronous Multimegabit Data Service ) adecuados para la interconexión de las LAN. Estos servicios de datos a alta velocidad suelen denominarse conexiones de banda ancha. Se prevé que proporcionen los enlaces necesarios entre LAN para hacer posible lo que han dado en llamarse autopistas de la información.

La estructura de las WAN tiende a ser más irregular, debido a la necesidad de conectar múltiples terminales, computadores y centros de conmutación. Como los canales están alquilados mensualmente (a un precio considerable), las empresas y organizaciones que los utilizan tienden a mantenerlos lo más ocupados posible. Para ello, a menudo los canales "serpentean" por una determinada zona geográfica para conectarse a los ETD allí donde estén. Debido a eso la topología de las WAN suele ser más irregular.

Protocolo Punto a Punto (PPP)

Es un protocolo de nivel de enlace estandarizado en el documento RFC 1661. Por tanto, se trata de un protocolo asociado a la pila TCP/IP de uso en Internet. Más conocido por su acrónimo: PPP.

Permite establecer una comunicación a nivel de enlace entre dos computadoras. Generalmente, se utiliza para establecer la conexión a Internet de un particular con su proveedor de acceso a través de un módem telefónico. Ocasionalmente también es utilizado sobre conexiones de banda ancha (como PPPoE o PPPoA). Además del simple transporte de datos, PPP facilita dos funciones importantes:

• Autenticación. Generalmente mediante una clave de acceso.
• Asignación dinámica de IP. Los proveedores de acceso cuentan con un número limitado de direcciones IP y cuentan con más clientes que direcciones. Naturalmente, no todos los clientes se conectan al mismo tiempo. Así, es posible asignar una dirección IP a cada cliente en el momento en que se conectan al proveedor. La dirección IP se conserva hasta que termina la conexión por PPP. Posteriormente, puede ser asignada a otro cliente.

PPP consta de las siguientes fases:

1. Establecimiento de conexión. Durante esta fase, una computadora contacta con la otra y negocian los parámetros relativos al enlace usando el protocolo LCP. Este protocolo es una parte fundamental de PPP y por ello está definido en el mismo RFC. Usando LCP se negocia el método de autenticación que se va a utilizar, el tamaño de los datagramas, números mágicos para usar durante la autenticación,...
2. Autenticación. No es obligatorio. Existen dos protocolos de autenticación. El más básico e inseguro es PAP, aunque no se recomienda dado que manda el nombre de usuario y la contraseña en claro. Un método más avanzado y preferido por muchos ISPs es CHAP, en el cual la contraseña se manda cifrada.
3. Configuración de red. En esta fase se negocian parámetros dependientes del protocolo de red que se esté usando. PPP puede llevar muchos protocolos de red al mismo tiempo y es necesario configurar individualmente cada uno de estos protocolos. Para configurar un protocolo de red se usa el protocolo NCP correspondiente. Por ejemplo, si la red es IP, se usa el protocolo IPCP para asignar la dirección IP del cliente y sus servidores DNS.
4. Transmisión. Durante esta fase se manda y recibe la información de red. LCP se encarga de comprobar que la línea está activa durante periodos de inactividad. Obsérvese que PPP no proporciona cifrado de datos.
5. Terminación. La conexión puede ser finalizada en cualquier momento y por cualquier motivo.
